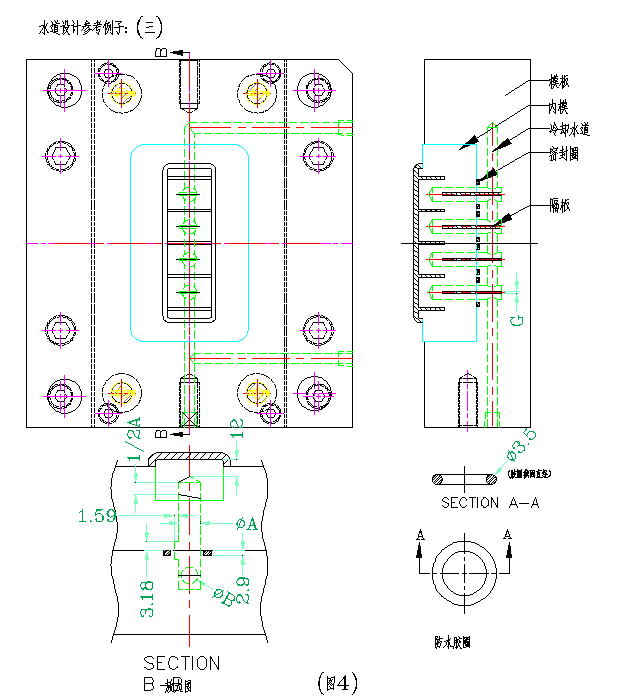

水道设计参考例子：(三)

说明:
  1.一个循环冷却水道所用隔板不能超
    过四个，长度不能超过  ;
  2.隔板需加管位，以免转动;

3、其它说明同通道式冷却水道说明

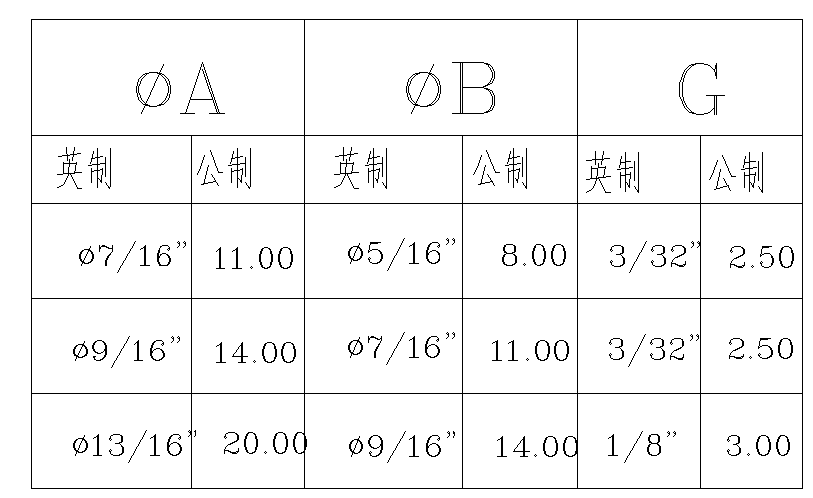

4、一般情况，都采用下表中公制规格.

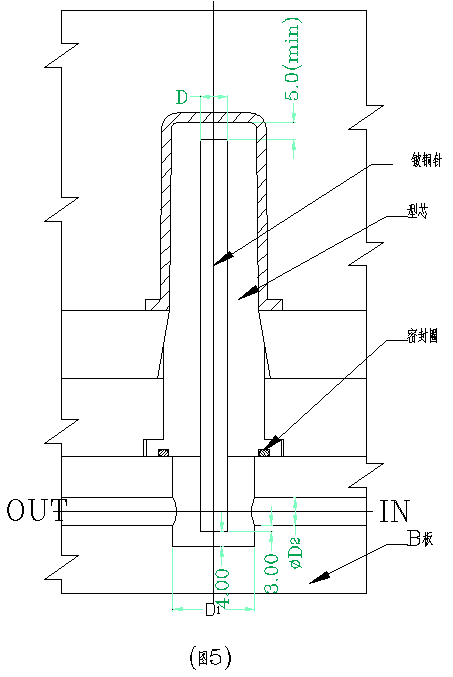

   水道设计参考例子：(四)

说明:
  1.铍铜针与内模紧配，才能保证散热效果；
  2.利用冷却针内传热特快的液体将热量很快
    的传到伸在冷水道的针的另一端,再用冷
    却水将热量带走；

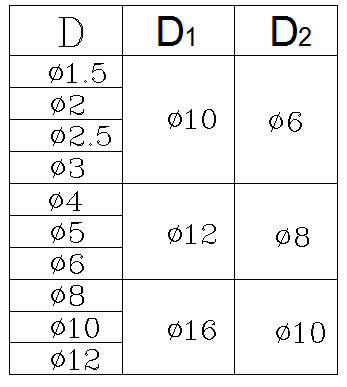

3、铍铜针规格见"DME"L-21.

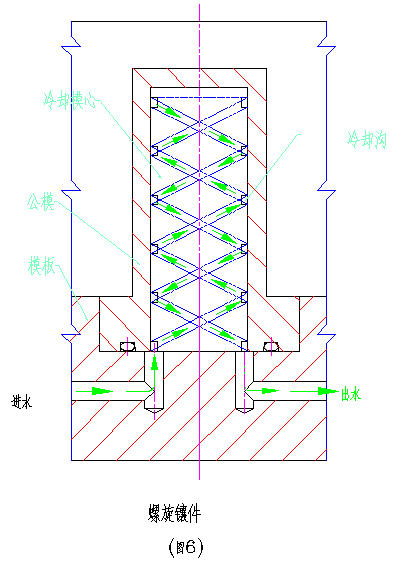

   水道设计参考例子：(五）
