水道注意事项

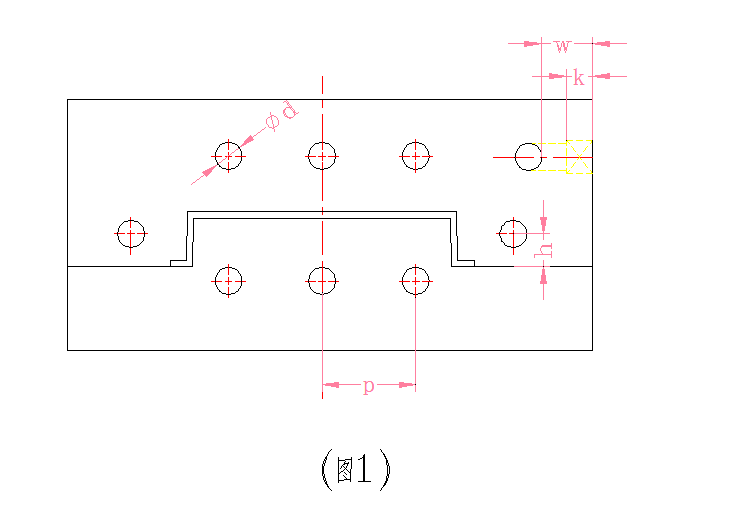

    1、水道直径: ∅d=∅6- ∅12mm(通常选用∅8mm、∅10mm OR
       ∅3/8"、∅7/16、∅16、∅18、∅20);
    2、水道与模胚面间距： h=2.5～3.5d;
    3、水道间距： p=3d-5d;
    4、水道与内模边间距：w=12mm(min)or喉塞厚度k+4mm;
    5、除特别批注外，水道与顶针或螺丝的边缘间距应保持最
       少3mm的距离;
     6、对于某些难散热的位置,可选用铍铜镶件增加散热效果.

    7、产品胶位越厚的位置,冷却时间越长,应加多运水的布置.

    8、运水的进出口都布置在注塑时的非操作面,禁止布置在模
     具上下方向.

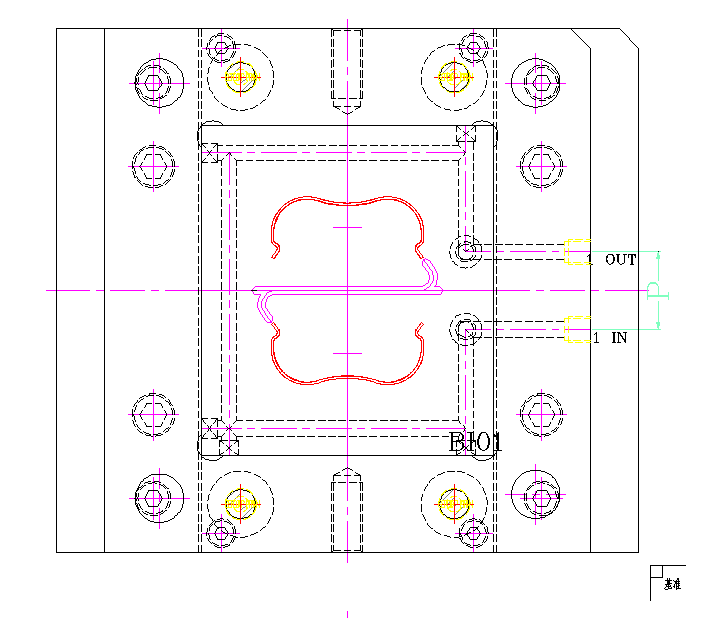

前后模典型水道方式：(一)

注:
  1.两水喉间距P≥35mm,以方便安装;
  2.水喉离模具面板距离S≥30mm,以方便安装;

3、每一组运水的进出口必须有明确的标示,

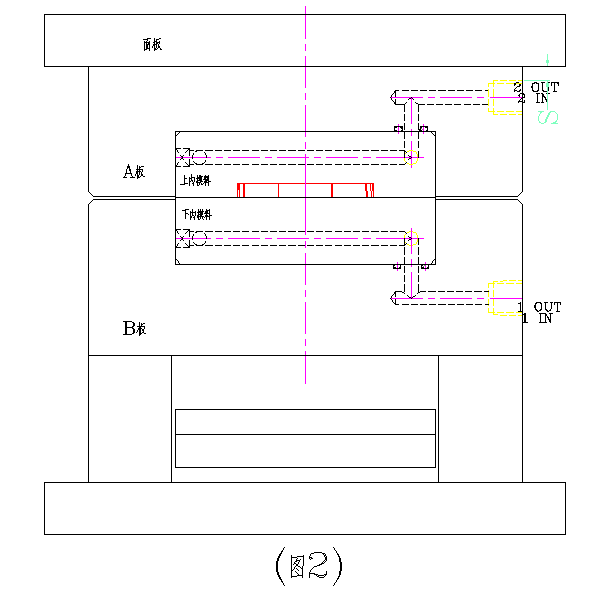

   例如IN,OUT,前后模典型水道方式(图2)

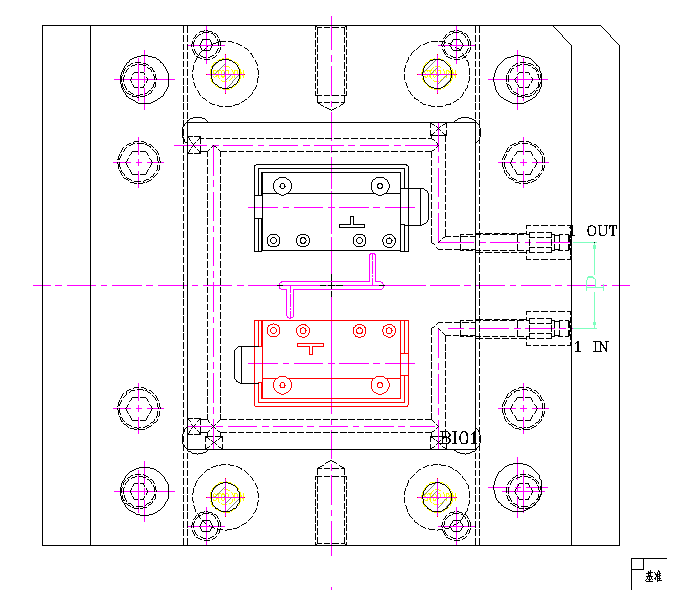

   前后模典型水道方式：(二)

注:
  1.两水喉间距P≥35mm,以方便安装;
 2、每一组运水的进出口必须有明确的标示,

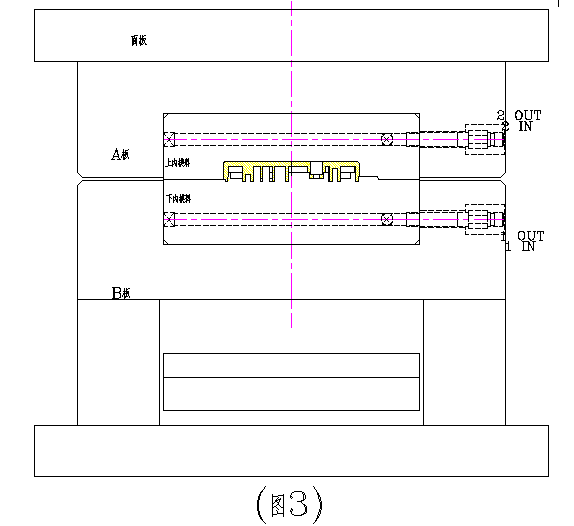

   例如IN,OUT,前后模典型水道方式(图3)
